庫卡機器人成為建筑小能手

在德國斯圖加特大學的一個項目中，兩臺庫卡機器人實現了精準高效地粘接和銑削木板，該項目證明了工業機器人可應用于建材行業，特別是對于設計獨特、各部件高度差異化的木結構建筑，應用機器人的優勢尤為突出。但此前，建材行業很少依賴于自動化過程。

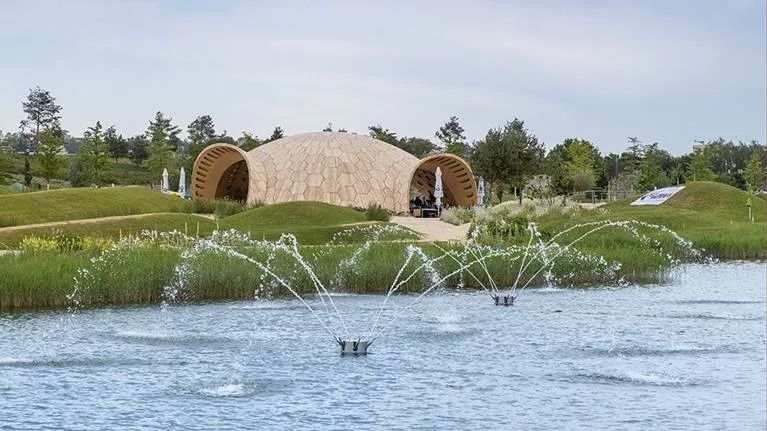

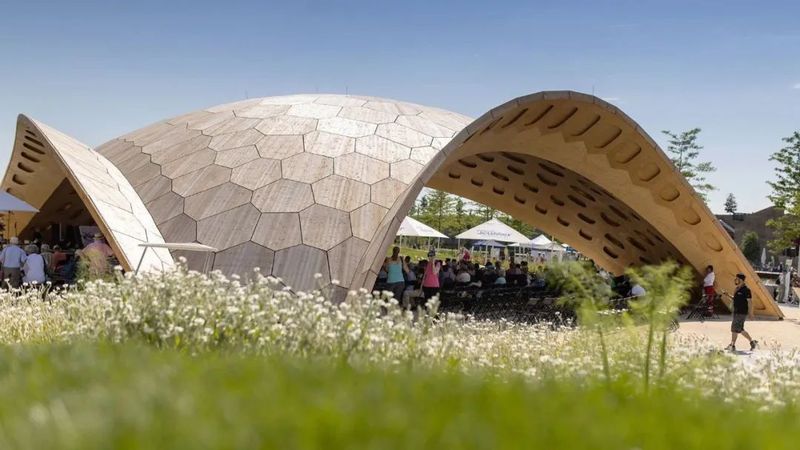

德國聯邦園藝博覽會的木制展館（位于海爾布隆）

德國斯圖加特大學計算機設計與建筑學院（以下簡稱 ICD）成立于 2008 年，一直致力于計算機輔助設計和建筑工藝的開發，在木結構建筑中應用機器人制造是該學院的研究重點之一。ICD 曾為 2019 年舉辦的德國聯邦園藝博覽會開發了一座采用輕質木結構的創新型展館，其建造只能在機器人的幫助下實現。出于可靠性考慮，設備制造商 BEC GmbH 選擇采用庫卡機器人：工程中使用了一臺雙軸定位器和兩臺庫卡機器人，設備最終成功實現了精準高效地粘接和銑削木板。

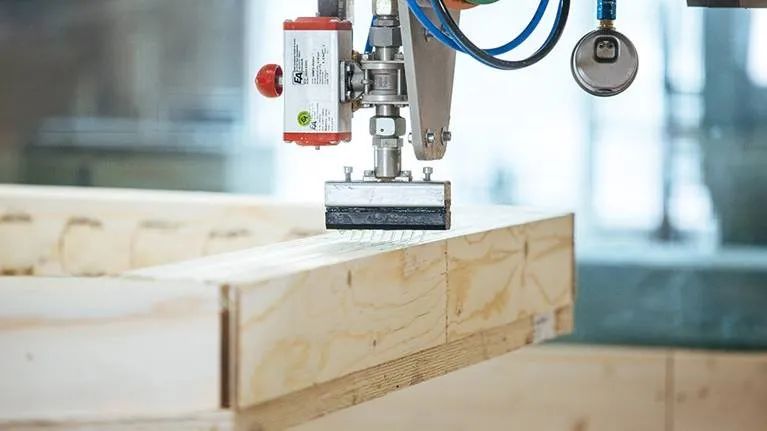

細致且高效：機器人粘接木板

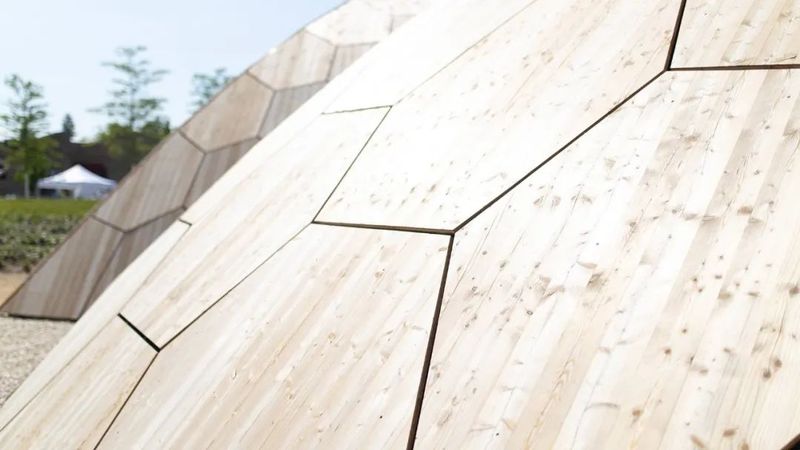

結構靈感源自大自然：由機器人完成木板粘接

“仿生研究領域是我們的工作重點之一”，ICD 負責人 Achim Menges 教授解釋道。園藝博覽會的這座展館模仿了海膽的外殼，海膽外殼由單獨生長的骨板構成。因此，組成木制展館的 376 塊元件都是特殊的單件。這些元件包括由層壓板構成的木板和木梁，由機器人粘合在一起。內部的五角、六角或七角鑲板 16 厘米厚，是空心的。建成后的展館橫跨 30 米，其內部沒有任何支撐物。“這種輕量化結構至今在全球范圍內都是屈指可數的。如果沒有采用機器人制造技術，制造如此高度差異化的部件是一件很難完成的任務?！?ICD 的研究助理和博士生 Hans Jakob Wagner 說道。

單獨制造：木制展館由376塊單件拼接而成

機器人制造工作由兩臺庫卡機器人承擔，376 塊木制單件的生產過程實現全面自動化，庫卡機器人對木鑲板進行精準的角部輪廓銑削和榫卯連接，完成后的木鑲板均由機器人放入倉庫中。

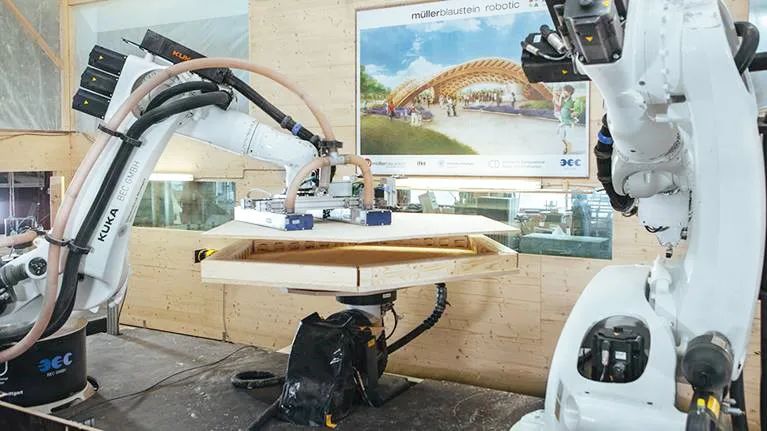

機器人粘接木板，銑削木梁并用釘子固定

精度和效率：機器人制造在建筑行業中的優勢

“機器人能夠精準高效地粘合木板，這一點非常重要，因?yàn)檎澈蟿﹥H在有限的時間內是液體?！?BEC GmbH 總經理 Matthias Buck 解釋道。此外，在作業中還必須遵守?cái)?shù)量和均勻性等特殊條件，同時考慮到單個元件的重量（鑲板的重量高達 200 公斤），機器人可以輕松完成工作。另一個優點是在銑削作業中，機器人制造的尺寸公差小于 0.3 毫米。就庫卡機器人的適應性，也獲得了Matthias Buck 的高度贊揚：“我們甚至可以在制造過程中改變各個元件的設計圖?！?這為建筑業和木材建筑領域帶來了創新的可能性，盡管構件數量不斷增加，機器人系統仍能提供合理的解決方案。

“構件的制造不但工藝復雜，而且成本也很高。如果沒有基于機器人的解決方案，項目難以實現?！?計算機設計與建筑學院（ICD）的研究助理和博士生 Hans Jakob Wagner 說道。
