一、F430-II測量簡介

      通過菜單選擇需要參考的國際標準（標準、電壓等級、供電方式-幾相幾線制、頻率），使用Logger功能按鈕記錄間隔最小0.25S的數據，包含超過電壓電流頻率、浪涌、諧波、不平衡、瞬態等10幾種大類上百中小類參數（可以選哪些需要哪些不需要）。

      Logger功能開啟的同時，會參考選擇的標準如發現不符的參數自動捕捉生成Events（說明書P21-4），Events會在系統以list方式清晰顯示發生的時間、次數、原因，以快速檢索到電網有異常和追溯到測量時的波形。

      Logger開啟后無人值守，測量時間滿或手動終止測量并保存數據后，也可可不使用儀器面板查看。通過備份SD卡的數據，通過使用Power Log軟件打開，或者發送備份供進一步分析。

注：1、本文只針對Logger測量、備份作盡可能詳細的說明。

        2、還有一種計量方式MENU>Monitoring，功能較少，不建議使用。

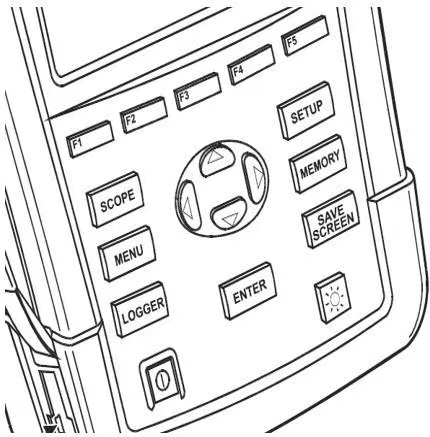

二、菜單按鈕

（1）F1~F5：功能按鈕用于選擇其上方的屏幕的顯示內容。

（2）四方向?qū)Ш芥I：用于修改數值和移動光標。

（3）ENTER:選定和確認執行。Logger時按住 5 秒鐘鎖定或解鎖鍵盤。

（4）SAVE SCREEN：截屏自動保存到SD卡。

（5）MEMORY：可打開保存、調用、查看、刪除和打印數據集及屏幕截圖的菜單。當按內存 (MEMORY) 按鈕時，當前測量被凍結，當前測量數據被保存。

（6）SETUP：設置鍵。可以配置測量參數，以及其他界面的設置。

（7）SCOPE：顯示波形或矢量圖。

（8）MENU：進入除LOGGER測量以外的其他測量方式。

（9）LOGGER：進入LOGGER測量。

（10）其他：最下方兩個按鈕依次開關機和屏幕亮度調節。

三、測量操作

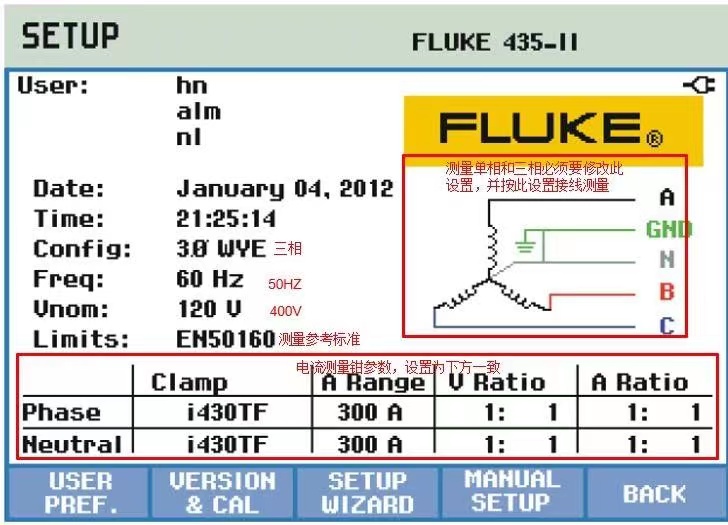

1、設置測量參數及測量標準（說明書P24-6)

2、LOGGER配置及測量（說明書P21-1）

（1）待記錄的讀數組可在功能鍵 F1 – 設置讀數 (SETUP READINGS) 下的菜單中選擇。

（2）選擇大類：使用向上/向下箭頭鍵來選擇待記錄的讀數類別。電壓 (Volt)，電流 (Amp)，功率 (Power)，電能 (Energy)，諧波電壓 (Volt Harmonic)，諧波電流 (Amp Harmonic)，諧波功率 (Watt Harmonic)，頻率 (Frequency)，閃變(Flicker)，不平衡 (Unbalance) 以及電力線發信 (Mains Signaling)。

（3）選擇小類：使用導航方向鍵選擇小類。按F3 – 添加 (ADD)，該讀數將會被添加至所選讀數的第三列。按 F4 – 刪除(REMOVE)，該讀數將從選中讀數列表中刪除。

（4）設置完成，準備就緒時，按 F5 – 確定 (OK)。

3、按F5-START開始測量

（1）關機打開后蓋，取出SD備份。

（2）Fluke Power Log可以打開、分析、生成分析打印報告，操作方便（見Power Log說明書附件）。

（3）Power Log下載地http://www.fluke.com/fluke/cnzh/support/software/PQDownloads.htm
